Công trình Tòa nhà văn phòng PIXEL BUILDING, MELBOURNE

Pixel building được mệnh danh là văn phòng của tương lai và là một trong những tòa nhà bền vững nhất thế giới.
Thông tin chung:

Thiết kế: Văn phòng thiết kế Studio505
Vị trí: 205 Queensbury Street, Carlton, Melbourne,Victoria, Australia
Thời gian hoàn thành : Tháng 7 năm 2010
Thể loại: Office Building

Trường hợp nghiên cứu Pixel

        Pixel building được mệnh danh là văn phòng của tương lai và là một trong những tòa nhà bền vững nhất thế giới.

        Tọa lạc trên vị trí cũ của một nhà máy bia nằm trong thành phố Melbourne, Pixelbuiding được xem là dự án quan trọng và tham vọng nhất Melbourne và đất nước Australia. Tòa nhà đã đạt được một số điểm hoàn hảo 105/110 dành 6 sao tuyệt đối theo hệ thống đánh giá Green star, số điểm cao nhất từng được trao bởi hội đồng công trình xanh Australia và nhận được đánh giá cao nhất thế giới về năng lượng và môi trường từ hệ thống đánh giá công trình xanh Leed hội đồng công trình xanh Mỹ năm 2012.

        Lấy ý tưởng từ nhiều chấm màu tạo nên một hình ảnh kỹ thuật số, mặt tiền của tòa nhà là một tổ hợp các tấm chắn nắng cố định và những tấm “pixel” linh hoạt có thể thay đổi bằng điều khiển tự động theo bóng của mặt trời. Các tổ hợp tối ưu cho việc lấy sáng tự nhiên và hạn chế tối đa lượng nhiệt bức xạ nhiệt vào nhà bằng kính 2 lớp xem kẽ những ô cửa đảm bảo thông gió trong nhà được tốt nhất.

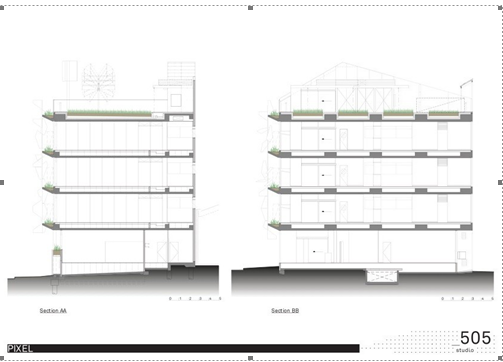

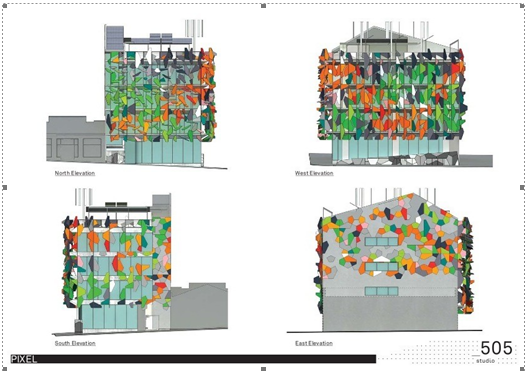

Các mặt đứng và mặt bên.

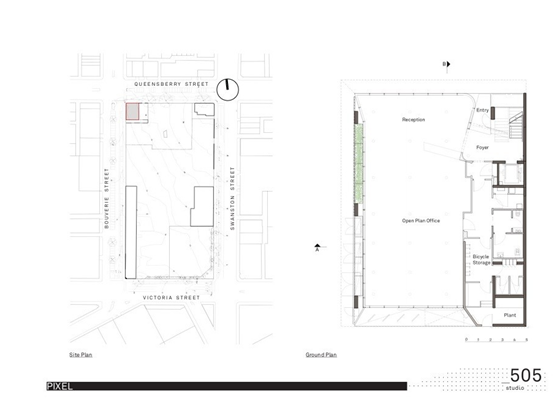

Tổng mặt bằng và mặt bằng tầng trệt



Mặt bằng tầng điển hình và mặt bằng mái


Về năng lượng.
         Pixel Building  là công trình carbon trung tính đầu tiên ở Úc, có khả năng sử dụng năng lượng mặt trời để sản sinh ra điện, nước, lưu trữ nước, giảm khí thải và cung cấp lương thực cho cả tòa nhà. Dự án này từng được chấm điểm tuyệt đối vì những điểm tối ưu trong việc hạn chế khí thải, cách tân với hệ thống nhà vệ sinh chân không và hệ thống giao thông tiêu hóa kị khí. Những ô cửa kính màu sắc giúp tòa nhà tận dụng tối đa năng lượng mặt trời để chiếu sáng lúc ban ngày. Nhiệt lượng hấp thụ ban ngày sẽ được dùng để sản sinh ra năng lượng điện cho cả tòa nhà.. Tòa nhà sử dụng ba tuabin gió và cả hai mảng quang điện cố định và theo dõi cho nhu cầu năng lượng, năng lượng dư thừa được đưa trở lại vào lưới điện. Ngoài việc sử dụng một số lượng lớn các vật liệu tái chế trong xây dựng, Pixel cũng có một hệ thống làm mát không khí trong lành 100% cung cấp bởi một máy làm lạnh hấp thụ amoniac gasfired và giao hydronically thông qua một sàn lớn với bộ khuyếch tán điều khiển riêng tại mỗi trạm làm việc.

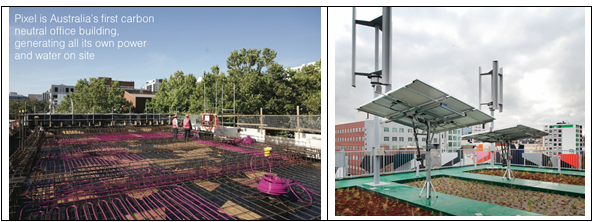

Hệ thống làm mát trong sàn nhà và hệ thống quang điện trên mái

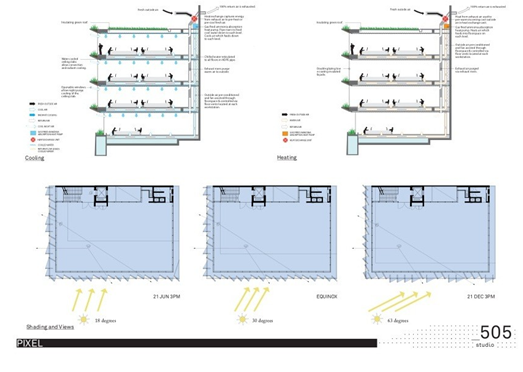

Sơ đồ hệ thống làm mát và hệ thống che nắng tự động


Về hệ thống lưu trữ và tự cung cấp nước.

         Pixel có các hệ thống xử lý nước và sử dụng phức tạp nhất từng được xây dựng.Tòa nhà được thiết kế để có thể tự cung cấp nước cho toàn bộ tòa nhà nếu Melbourne duy trì được lượng mưa trung bình mười năm từ 1999-2009 .
        Mái tòa nhà Pixel một phần được bao phủ bởi một khu vườn với cỏ và các cây trồng, tưới bằng nước mưa. vườn trên sân thượng này cũng cách ly sàn bên dưới. Nhưng nước mưa không chỉ được sử dụng cho tưới tiêu - nó cũng được xử lý đến chất lượng nước uống và sử dụng tắm rửa trong toàn bộ tòa nhà. Sau khi sử dụng, nước được xử lý một lần nữa trong một loạt các bộ lọc - Các loài thực vật phía sau tấm chắn nắng giúp lọc nước thải xám của tòa nhà bằng cách loại bỏ các chất dinh dưỡng từ nước chảy qua hệ thống lọc.


Sơ đồ hệ thống lọc lưu trữ và sử dụng nước mưa

Vườn trên mái

Các giải thưởng nhận được .
• Số điểm cao nhất thế giới đạt được đánh giá bởi Leed Hội đồng Công trình Xanh Mỹ (March2012.
• Tính bền vững BPN Awards, giải thưởng thương mại lớn và xuất sắc nhất năm 2011.
• Giải thưởng Green Building, Tòa nhà New - Châu Á Thái Bình Dương, dự án thương mại Merit Award 2010.
• Giải thưởng Banksia 2010
• Giải thưởng cho tính bền vững của Premier (Victoria) 2011 - Môi trường Xây dựng.
• Giải thưởng bền vững của Premier (Victoria) 2011 - Sản phẩm, dịch vụ
• Giải thưởng Kiến trúc Victoria 2011 - Giải thưởng Kiến trúc bền vững 2011
• Đạt được một số điểm hoàn hảo 105/110 dành 6 sao tuyệt đối theo hệ thống đánh giá Green star, số điểm cao nhất từng được trao bởi hội đồng công trình xanh Australia

Studio505 đã thiết kế một tòa nhà văn phòng rất đơn giản và chặt chẽ, được kết hợp với một loạt các hệ thống môi trường nhằm cung cấp một sản phẩm kiến ​​trúc mạch lạc, mang tính thẩm mỹ cao, mang lại hiệu quả sử dụng tối ưu, đặc biệt mang lại những giá trị cho môi trường và sự phát triển bền vững.

Nguồn tham khảo.
https://www.gbca.org.au/green-star/pixel/
https://www.rehau.com/au-en/construction/construction-references/pixel
http://www.archdaily.com/190779/pixel-studio505
http://www.architectureanddesign.com.au/projects/large-commercial/pixel
http://www.studio505.com.au/work/project/pixel/8
http://standard.jetsgroup.com/en/sanitary-systems/buildings/references/pixel-building.asp
